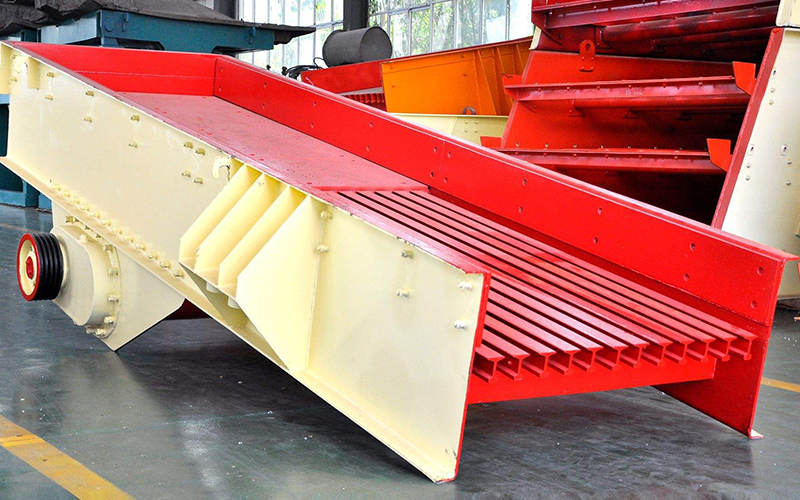

重型給料機是一種采用振動電機為激振源的適合輕型工況的棒條振動給料機,專為移動站、半固定站和小型料場(一般情況下規模小于250TPH,料倉有效容積小于30m3)而設計,適用于向顎式破碎機、初段反擊破碎機和錘式破碎機等設備給料,也可用于輸送。
應用范圍:冶金、煤礦、選礦、建材、化工、磨料等行業
物??料:入料≤700mm的各種礦石、巖石
重型給料機主要由槽體、振動電機、支撐彈簧等部件組成。GF系列給料機采用振動電機作為激振源驅動設備振動,迫使物料從給料端緩慢地推至排料端。與此同時,對物料進行篩分,使其粒度更加均勻。通常,在給料機的排料端裝備有一個棒條柵篩,通過它,分離出粒度小于各棒條條間距的物料,并將較大粒度的物料輸送到破碎機內。通過改變振動電機的激振力對給料機的給料能力進行調節,可以利用安裝在給料機下部的篩層對物料進行進一步的篩分。
全面的耐磨保護
重型給料機對于設備耐磨防護提出了新的要求。 所有物料接觸面均采用AR400耐磨板材,更大程度保護設備結構。
重型工況專用的扭剪型高強度螺栓
重型給料機振動器與給料箱之間全部采用性能等級達到10.9S的鋼結構用高強度扭剪螺栓連接。連接強度高,防松效果好,更好的應對惡劣的初級給料工況。
專業的振動設備軸承
重型振動給料機選用國內一流的振動設備專用軸承,專為振動工況設計,故障率低,工作壽命長。用戶也可選擇升級成SKF/FAG高端軸承。
全系高強度板材,保障設備壽命
重型給料設備箱體側板、加強板、框架橫梁等主要部件均采用Q355高強度板材整體數控下料,更高的材料抗拉強度有力的保障了設備在高振動強度下的使用壽命。
科學的焊接工藝
專業的焊接工程師負責設備焊接工藝,確保焊健質量達到國際標準。減小焊接應力的影響,極大地延長了設備使用壽命。
嚴格的裝配要求
振動設備所用螺栓均使用專用力矩扳手,嚴格按照標準要求力矩?cái)Q緊。保證連接的可靠性,防止螺栓松動。
型號 | 槽體規格 | 棒條長度 | *大進料尺寸 | 應用 | *大處理量(o°) | 電機功率 |
HSF1040 | 1000×4000 | 1×1200 | 700 | 固定/移動 | 400-840 | 15 |
HSF1245 | 1200×4500 | 1×1200 | 800 | 固定/移動 | 500-1080 | 22 |
HSF1262(S) | 1200×6200 | 2×900 | 800 | 固定 | 500-1080 | 22 |
HSF1345 | 1300×4500 | 1×1200 | 900 | 固定/移動 | 750-1150 | 22 |
HSF1362(S) | 1300×6200 | 2×900 | 900 | 固定 | 750-1150 | 30 |
HSF1562(S) | 1500×6200 | 2×900 | 1000 | 固定 | 800-1320 | 30 |
HSF1862(S) | 1800×6200 | 2×900 | 1200 | 固定 | 1024-1560 | 37 |
HSF2162 | 2100×6200 | 2×900 | 1500 | 固定 | 1200-1860 | 37 |
HSF2462 | 2400×6200 | 2×900 | 1500 | 固定 | 1360-2040 | 2×30 |
